銃の各部位名称と仕組みを図解で完全解説｜ピストル・リボルバーの構造と動作が一目でわかる

銃には多くの部品があり、それぞれに決まった役割があります。名称と働きを知ることで、銃の仕組みが理解しやすくなります。

しかし、銃にあまり詳しくない場合、専門用語が多く難しく感じることもあるでしょう。

本記事では、ピストルとリボルバーを中心に、銃の各部名称と仕組みを図解付きで解説します。

代表的なモデルを例に、外側と内側の構造を順番に整理しています。

ライフルやショットガンの各部名称はこちらの記事で解説しています。

ピストルの各部名称
リボルバーの各部名称

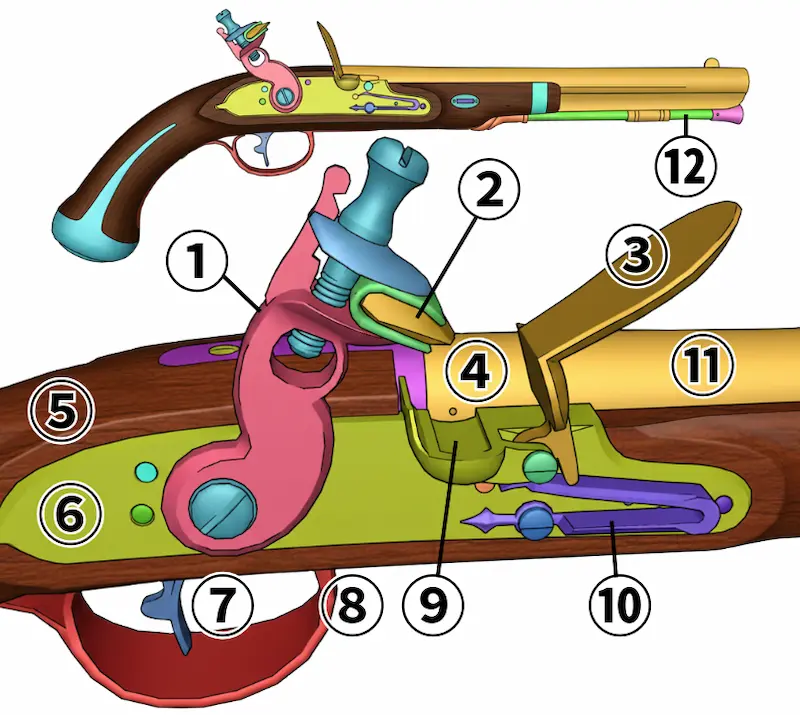

フリントロック式ピストルの各部名称
弾薬の各部名称
まとめ

ピストルの各部名称

グロック19の外部名称

マズル（銃口）： 弾丸が銃身を通過して外部へ飛び出す出口部分。反対側はブリーチ（銃尾）と呼ばれる。
フロントサイト（照星）： 銃身前方に設けられた照準器で、狙点を合わせる基準となる。
スライド（遊底）： 発射時に後退・前進し、弾薬の装填・薬莢の排出・撃発機構の作動を行う可動部。
リアサイト（照門）： 銃後部に配置される照準器で、フロントサイトと組み合わせて照準線を形成する。
ダストカバー（防塵カバー）： ピストルではフレーム前方の覆いを指し、ライフルでは遊底覆を意味する。現代のピストルではダストカバーにアクセサリー用アンダーレールを備えるモデルが多い。
トリガーガード（用心金）： トリガー周囲を囲み、不意の操作や衝撃から引金を保護する部品。
スライドロック（遊底止め / 分解用ラッチ）： スライドをフレームから取り外す際に操作する小型レバー。両側の突起を下げることでスライドを前方へ外せる。
トリガー（引金）： 射手が操作してシアーを解放し、撃発動作を開始させる主要操作部。
スライドリリースレバー（遊底止め）： 後退位置で保持されたスライドを解除し、前進させるためのレバー。
マガジンキャッチ（弾倉止め）： マガジンを固定し、押すことで取り外せる操作部。マガジンリリースボタンとも呼ばれる。
フロントストラップ（握把前面）： グリップ前面で射手の指が接触する部分。保持安定性を高め、滑り止め加工が施されることもある。
バックストラップ（握把後面）： グリップ後面で射手の手のひらが接触する部分。交換式や調整式によりフィット感を改善できる。
フレーム（機関部）： 銃の骨格となる主要部品で、スライド・銃身・トリガー機構・弾倉などを保持する。

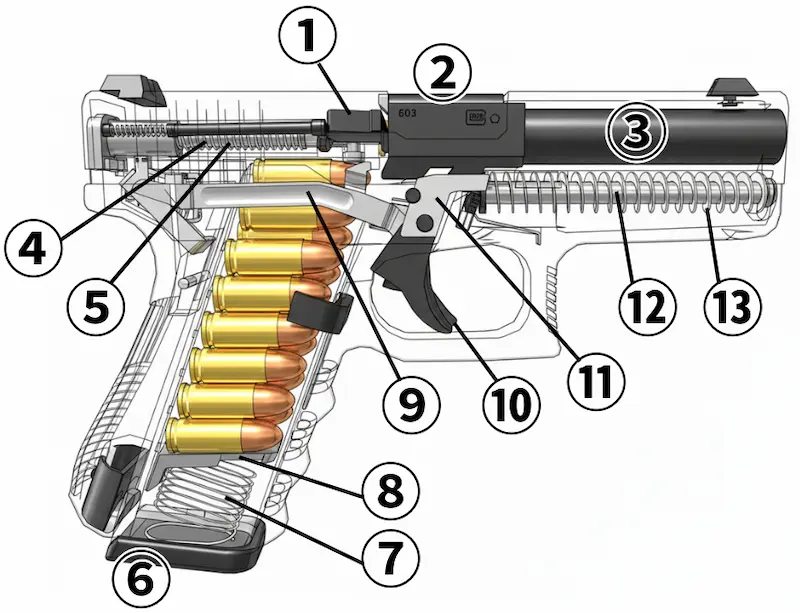

グロック19の内部名称

エキストラクター（排莢子・抽筒子）： 薬室から弾薬や薬莢を引き抜く爪状部品。
バレルフード（銃身後部）： 銃身後部の平らな部分で、発射時にスライドの排莢口に密着し、銃身とスライドをロックして薬室を密閉する。
バレル（銃身）： 弾丸を加速させ、ライフリングによって回転を与える管状部品。
ファイアリングピン / ストライカースプリング（撃針ばね）： 撃針を前進させる力を蓄えるばね。
ファイアリングピン / ストライカー（撃針）： 弾薬底部の雷管を打撃して発火させる部品。ハンマー方式とストライカー方式で構造が異なる。
マガジンフロアプレート（弾倉底板）： マガジン下端の板状部品。内部のばねやフォロワーを保持し、分解・清掃時に取り外す。交換式では延長グリップや装弾数増加にも利用される。
マガジンスプリング（弾倉ばね）： マガジン内部で弾薬を押し上げ、給弾を行うためのばね。
マガジンフォロワー（押上板 / 送弾板）：マガジンスプリングに押し上げられ、弾薬を上方へ送り出す部品。最後の弾薬が給弾されるとスライドストップを作動させる役割も持つ。
トリガーバー（引金桿）： トリガーとシアーを連結し、引金操作を撃発機構へ伝える部品。
トリガーセーフティ（引金安全装置）： トリガー中央に設けられた安全装置。意図的に指で押し込まない限りトリガーが作動しない。
ロッキングブロック（閉鎖金）： 銃身とスライドを連結・分離するための部品。発射時には薬室を密閉し、作動時には銃身を下方へ傾けてロックを解除する。
リコイルスプリングガイド（復座ばね案内桿 / ガイドロッド）： リコイルスプリングを支え、直線的な圧縮・伸張を補助する部品。
リコイルスプリング（復座ばね）： 発射後に後退したスライドを前進位置へ戻すためのばね。

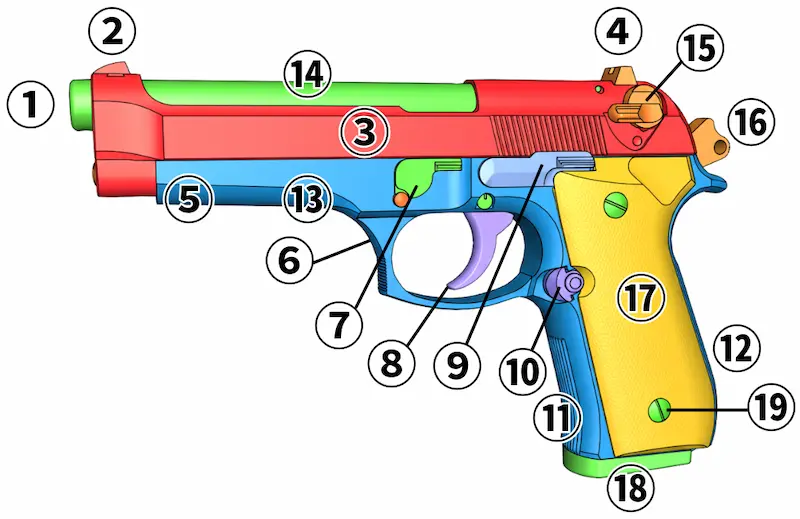

ベレッタ92FSの外部名称

マズル（銃口）： 弾丸が銃身を通過して外部へ飛び出す出口部分。反対側はブリーチ（銃尾）。
フロントサイト（照星）： 銃身前方に設けられた前部照準器。狙点を合わせる基準となる。
スライド（遊底）： 発射時に後退・前進し、弾薬の装填・薬莢の排出・撃発機構の作動を行う可動部。
リアサイト（照門）： 銃後部に配置される照準器。フロントサイトと組み合わせて照準線を形成する。
ダストカバー（防塵覆）： ピストルではフレーム前方の覆いを指す。ライフルでは遊底覆を意味する。
トリガーガード（用心金）： トリガー周囲を囲み、不意の操作や衝撃から引金を保護する部品。
テイクダウンラッチ（分解レバー）： 銃を分解する際に使用する操作部。スライドやバレルを取り外すために用いる。
トリガー（引金）： 射手が操作してシアーを解放し、撃発動作を開始させる主要操作部。
スライドリリースレバー（遊底止め）： 後退位置で保持されたスライドを解除し、前進させるためのレバー。
マガジンキャッチ（弾倉止め）： マガジンを固定し、押すことで取り外せる操作部。マガジンリリースボタンとも呼ばれる。
フロントストラップ（握把前面）： グリップ前面で射手の指が接触する部分。保持安定性を高め、滑り止め加工が施されることもある。
バックストラップ（握把後面）： グリップ後面で射手の手のひらが接触する部分。交換式や調整式によりフィット感を改善できる。
フレーム（機関部）： 銃の骨格となる主要部品で、スライド・銃身・トリガー機構・弾倉などを保持する。
バレル（銃身）： 弾丸を加速させ、ライフリングによって回転を与える管状部品。
セーフティレバー（安全器）： 発射を物理的に防止する安全装置の操作部。ベレッタ92FSではハンマーを安全に戻すデコッキングレバーの機能を兼用する。
ハンマー（撃鉄）： 撃針を打撃して雷管を発火させる部品。ストライカー方式の銃では省略される。
グリップ（銃把）： 射手が保持する部分。前面はフロントストラップ、後面はバックストラップ、底部はグリップエンド。
- グリップパネル（側板）： グリップ外側に装着される部品。木製や樹脂製があり、英語ではストックと呼ばれる場合もある。
マガジン（弾倉）： 弾薬を収納する装置。着脱式が一般的で、内部にスプリングとフォロワーを備える。
グリップスクリュー（側板ねじ）： グリップパネルを固定するためのネジ。

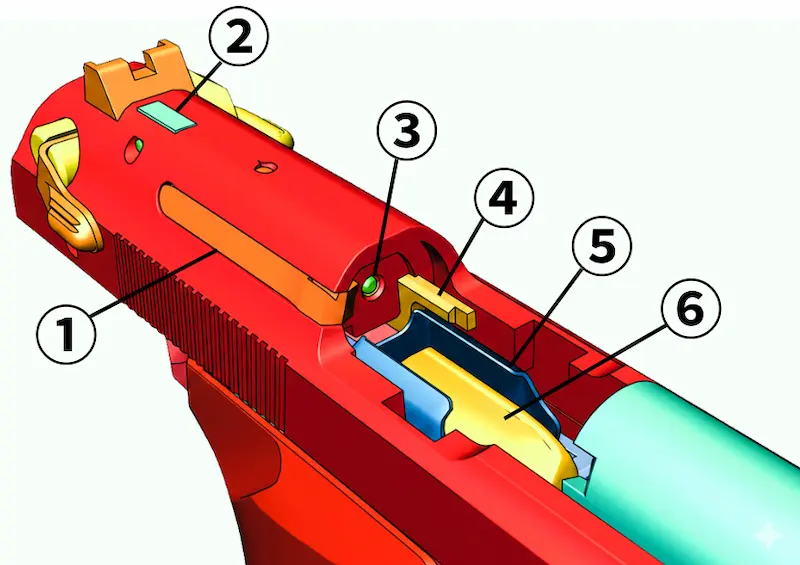

エキストラクター（排莢子・抽筒子）： 薬室から弾薬や薬莢を引き抜く爪状部品。
ファイアリングピンブロック（撃針捕捉装置 / ファイアリングピンキャッチ）： 撃針の前進を制限する内蔵安全装置。落下や衝撃による暴発を防止する。
ファイアリングピン（撃針）： 弾薬底部の雷管を打撃して発火させる針状部品。撃針が通る穴は撃針孔と呼ばれる。
エジェクター / イジェクター（蹴出器・殻蹴）： スライド後退時に薬莢が接触し、外部へ蹴り出す部品。
マガジンリップ（弾倉口縁）： マガジン先端部で弾薬を保持する部分。装填角度や給弾の安定性に影響する。
マガジンフォロワー（押上板 / 送弾板）： マガジンスプリングに押し上げられ、弾薬を上方へ送り出す部品。最後の弾薬が給弾されるとスライドストップを作動させる役割も持つ。

ベレッタ92FSの内部名称

ハンマー（撃鉄）： 撃針を打撃して雷管を発火させる部品。ストライカー方式の銃では省略される。
ファイアリングピンブロック（撃針捕捉装置 / ファイアリングピンキャッチ）： 撃針の前進を制限する安全装置。落下や衝撃による暴発を防止する。
エキストラクター（排莢子・抽筒子）： 薬室から弾薬や薬莢を引き抜く爪状部品。
ブリーチ（銃尾）： 銃身後端部で薬室を含み、撃発機構と接する部分。
チャンバー / チェンバー（薬室）： 弾薬を装填し、撃発が行われる空間。
ロッキングブロック（閉鎖金）： 銃身とスライドを連結・分離する部品。発射時には薬室を密閉し、作動時にはロックを解除する。
バレル（銃身）： 弾丸を加速させ、ライフリングによって回転を与える管状部品。
ハンマースプリングガイド（撃鉄ばね案内桿）： ハンマースプリングを支え、直線的な圧縮・伸張を補助する部品。
ハンマースプリング（撃鉄ばね）： ハンマーを前進させ、撃針を打撃するための強力なばね。
ランヤードループ付きハンマースプリングキャップ（連結環付撃鉄ばね帽）： ハンマースプリングを収めるキャップで、ランヤード（携行用紐）を取り付ける環を備える。
マガジンフロアプレート（弾倉底板）： マガジン下端の板状部品。内部部品を保持し、分解・清掃時に取り外す。
マガジンスプリング（弾倉ばね）： マガジン内部で弾薬を押し上げ、給弾を行うためのばね。
マガジンフォロワー（押上板 / 送弾板）： マガジンスプリングに押し上げられ、弾薬を上方へ送り出す部品。最後の弾薬が給弾されるとスライドストップを作動させる。
トリガーバー（引金桿）： トリガーとシアーを連結し、引金操作を撃発機構へ伝える部品。
ロッキングブロックプランジャー（閉鎖金押子）：ロッキングブロックの動きを制御し、発射時には薬室の密閉を安定させ、作動時にはロック解除を補助。
リコイルスプリングガイド（復座ばね案内桿 / ガイドロッド）： リコイルスプリングを支え、直線的な圧縮・伸張を補助する部品。
リコイルスプリング（復座ばね）： 発射後に後退したスライドを前進位置へ戻すためのばね。

ファイアリングピン / ストライカースプリング（撃針ばね）： 撃針を前進させる力を蓄えるばね。ストライカー方式では撃発の主動力となる。
ファイアリングピン（撃針）： 弾薬底部の雷管を打撃して発火させる針状部品。撃針が通る穴は撃針孔と呼ばれる。
ファイアリングピンプランジャー（撃針押子）： 撃針の前進を制御する安全部品。ベレッタ92FSではセーフティレバー操作時にファイアリングピン（撃針）を物理的に遮断し、ハンマー（撃鉄）が落ちてもプライマー（雷管）を叩けないようにする。
トリガー（引金）： 射手が操作してシアーを解放し、撃発動作を開始させる主要操作部。
トリガーバー（引金桿）： トリガーとシアーを連結し、引金操作を撃発機構へ伝える部品。
シアー（逆こう（鈎） / 掛金）： ハンマーやストライカーを保持し、トリガー操作によって解放する部品。撃発機構の要となる。
ハンマー（撃鉄）： 撃針を打撃して雷管を発火させる部品。ストライカー方式の銃では省略される。
ハンマースプリングガイド（撃鉄ばね案内桿）： ハンマースプリングを支え、直線的な圧縮・伸張を補助する部品。
ハンマースプリング（撃鉄ばね）： ハンマーを前進させ、撃針を打撃するための強力なばね。

撃針は一般的にハンマー方式のモデルでは「ファイアリングピン」と呼ばれ、ハンマーを使用しないストライカー方式では「ストライカー」と呼ばれます。しかし、ストライカー方式でも「ファイアリングピン」と呼ばれることがあります。（H&K社はストライカーを「ファイアリングピン」と呼称しています）

リボルバーの各部名称

コルトパイソン外部名称

マズル（銃口）： 弾丸が射出される出口部分。リボルバーでは反対側にフォーシングコーンが備わっている。
フロントサイト（照星）： 銃身前方に設けられた前部照準器。狙点を合わせる基準となる。
バレル（銃身）： 弾丸を加速させ、ライフリングによって回転を与える管状部品。リボルバーでは後端部をフォーシングコーンと呼ぶ。
リブ（助縁 / 補強肋）： バレル上部に設けられた平坦部。照準性の向上を目的とする。コルトパイソンには銃身の過熱による陽炎を防ぎ照準を容易にする通気孔のあるベンチレーテッドリブが備わっている。
フレーム（機関部）： トリガーやハンマーなどの機関部を収める主要構造部。シリンダーが収まる開口部はシリンダーウィンドウ。
トップストラップ（頂板）： フレームのうち、シリンダー上方に位置する部分。
リアサイト（照門）： 銃後部に配置される照準器。フロントサイトと組み合わせて使用する。
ハンマー（撃鉄）： 弾薬の雷管または撃針を打撃する部品。
- ハンマースパー： ハンマー上部に設けられ、指を掛けて起こすための部分。
フルラグ（全筒覆 / 全重量部）： エジェクターロッド収納部前方からマズルまで延びる重量部。デザイン性やマズルジャンプ抑制を目的とする。
ラグ（筒覆 / 銃身下部覆）： エジェクターロッド収納部前方の重量部。
エジェクターシュラウド（覆い）： 銃身下部でエジェクターロッドを覆う部分。トップブレイクリボルバーではエジェクターハウジング。
エジェクターロッド（蹴子棒）： 操作によりエジェクターを後退させ、シリンダー内の薬莢を排出する。
ヨーク / クレーン（揺架/シリンダー支持架）： シリンダーとフレームを接続する支持部品。S&W社ではヨーク、コルト社ではクレーン。
シリンダー（弾倉 / 回転弾倉）： 複数の弾薬を装填し、回転しながら撃発位置へ送る部品。
トリガーガード（用心金）： トリガー周囲を囲み、不意の操作から保護する部品。
トリガー（引金）： ハンマーの動作や解放を制御する主要操作部。
シリンダーストップ（回転止め）： シリンダーを回転位置で確実に固定する部品。
サイドプレート（側板）： フレーム側面に設けられ、内部機構の点検・整備時に取り外す板。
シリンダーストップノッチ（停止溝）：シリンダーストップが噛み合って回転を固定する溝。
ラッチ / サムピース / シリンダーラッチ（開放装置）： シリンダーを開放するための操作部。S&W社ではサムピース、コルト社ではラッチ、ルガー社ではクレーンラッチ。
- リコイルシールド（反動盾）： シリンダー後方に位置し、弾薬が後方へ抜け落ちるのを防ぐ部分。
グリップ / バット（銃把）： 銃を握る部分。底部はグリップエンド（台尻）。
- グリップパネル（側板）： グリップ側面に装着され、握り心地や大きさを調整する部品。
チャンバー / チェンバー（薬室）： 弾薬を装填し、撃発が行われる空間。シリンダー内に複数存在する。
エジェクター（蹴出器）： シリンダー内の薬莢を一斉に押し出す部品。
ラチェット / ラチェットティース（歯車）： シリンダー後端に設けられた歯状構造。ハンド（パウル）と噛み合い、シリンダーを回転させる。
センターピン（中心軸）： シリンダーをフレーム内で正確な位置に固定する部品。

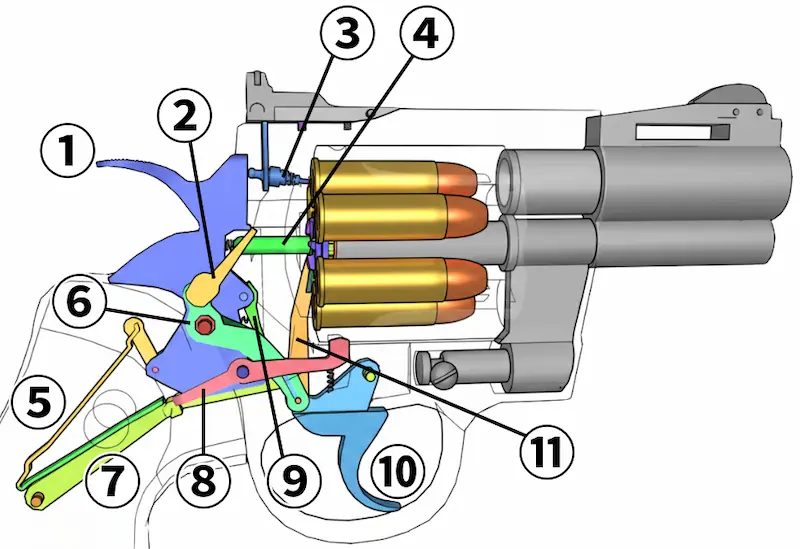

コルトパイソン内部名称

ハンマー（撃鉄）： 撃針または弾薬の雷管を打撃する部品。リボルバーでは主要な撃発機構。
セーフティ（安全装置）： 外力による撃発を防止するための安全機構。トリガーを引くと解除される。
ファイアリングピン（撃針）： 弾薬底部の雷管を打撃して発火させる針状部品。
ラッチピン（止めピン）： シリンダーをスイングアウトさせるためにセンターピンを押すピン。
メインスプリング（撃鉄ばね）： ハンマーを前進させるための強力なばね。リボルバーの撃発力を決定する重要部品。
セーフティレバー（安全桿）： セーフティ機構を作動させるためのレバー。
リバウンドレバー（反発桿）： トリガー操作後にハンマーを元位置へ戻すための部品。安全性と作動安定性を確保。
ボルト（止め爪）： 薬室と銃身の中心軸を一致させるためにシリンダーを回転位置で確実に固定する部品。S&W社はシリンダーストップと呼称する。
ハンマーストラット（撃鉄桿）： ダブルアクション時にトリガーの力をハンマーに伝える部品。
トリガー（引金）： 射手が操作してハンマーやシアーを解放し、撃発動作を開始させる主要操作部。
ハンド（パウル / 作動桿 / 廻動爪）： トリガー操作に連動してシリンダー後端のラチェットティースを押し、シリンダーを回転させる部品。

ルガーGP100各部名称

メーカーによる呼称の違い

各部名称はメーカーによって異なります。

シリンダーとフレームを繋ぐ部品は、コルトとルガーは「クレーン」、S&Wは「ヨーク」と呼称します。

シリンダーをスイングアウトさせるために操作する部品は、コルトは「ラッチ / シリンダーラッチ」、S&Wは「サムピース」、ルガーは「クレーンラッチ」と呼称します。

シリンダーの回転を所定の位置で停止させる部品は、コルトは「ボルト」、S&Wは「シリンダーストップ」、ルガーは「シリンダーラッチ」と呼称します。

また、シリンダーを回転させる部品は、コルトとS&Wは「ハンド」、ルガーは「パウル」と呼称しています。

部品	コルト	S&W	ルガー
シリンダー支持部	クレーン (Crane)	ヨーク (Yoke)	クレーン (Crane)
シリンダー開放操作部	シリンダーラッチ (Cylinder Latch)	サムピース (Thumbpiece)	クレーンラッチ (Crane Latch)
シリンダー回転を固定する部品	ボルト (Bolt)	シリンダーストップ (Cylinder Stop)	シリンダーラッチ (Cylinder Latch)
シリンダーの回転制御部品	ハンド (Hand)	ハンド (Hand)	パウル (Pawl)

それぞれ覚えるのが面倒、またはリボルバー全体を含む文脈では、一般的な認知度が高いS&Wの呼称方法を基準とすると良いです。

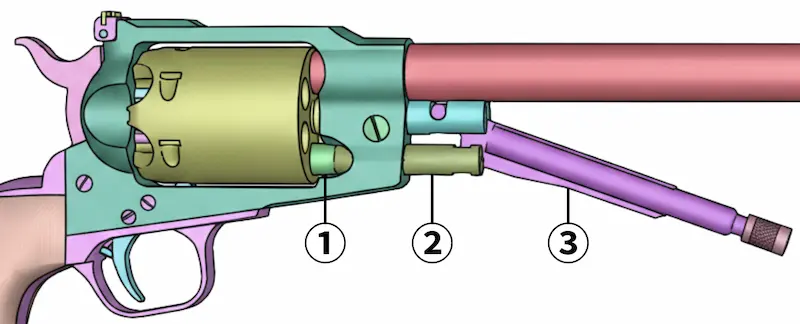

パーカッションリボルバー各部名称

図はパーカッション式のルガーオールドアーミーです。

金属製薬莢を使用せず、シリンダー内に直接装薬と弾丸を装填して発射します。

フロントサイト（照星）： 銃身先端に設けられた照準用の突起で、リアサイトと組み合わせて狙いを定める部位。
バレル（銃身）： 弾丸が通過する管状部品で、初速と命中精度に影響する主要部分。
フレーム（機関部）： 銃全体の基礎構造で、バレル、シリンダー、撃発機構を保持する中核部。
シリンダー（回転弾倉）： 複数の薬室を持ち、回転しながら弾薬を順次発射位置へ送る部品。
リアサイト（照門）： フレーム後部に設けられ、フロントサイトと併用して照準を行う部位。
ハンマー（撃鉄）： 起こして解放することで雷管を打撃し、撃発を行う部品。
ローディングレバー（装填てこ）： 弾丸をシリンダー前面から押し込むための操作レバー。
ラマー/プランジャー（装填子 / 装填押子）： ローディングレバーと連動し、弾丸を薬室内へ確実に押し込む棒状部品。
トリガーガード（用心金）： トリガーを囲み、誤操作や外部接触を防止する保護部品。
トリガー（引金）： 引くことでハンマーを解放し、撃発動作を開始する操作部。
ニップル（雷管座）： シリンダー後部にねじ止めされる突起状部品。パーカッションキャップを装着する土台で、ハンマーの打撃を火薬へ伝える通路を持つ。
- パーカッションキャップ（雷管）： ニップルに被せて使用する小型の雷管。ハンマーで叩かれると発火し、その火炎がニップル内部を通って装薬に着火する。
グリップ（銃把）： 射手が手で握り、銃を保持・操作するための把持部。
