本記事では、弾薬やショットシェルの主要な部位を一覧化し、それぞれの機能や特徴をわかりやすく解説します。
目次
拳銃弾/ピストル弾（9x19mm）
- ヘッド：反動を受ける薬莢でもっとも頑丈な部分。
- ボディ（ケースボディ）：装薬が装填されている部分。側面はケースウォールとも呼ばれる。
- ブレット（弾頭、弾丸）：薬莢を残して発射される部分。フルメタルジャケット弾では、コア（弾芯）とジャケット（被甲）で構成される。
- ケースマウス：薬莢先端の口にあたる部分。
- リム：エキストラクターが引っかかる縁の部分。
- ヘッドスタンプ：製造メーカー名、口径、製造年などの弾薬情報が打刻されている部分。
- プライマー（雷管）：装薬を燃焼させるための撃発用火薬が収まる場所。
- インデント（ストライク、ストライクポイント、撃針痕）：発射時にファイアリングピンが叩いた痕。
- エキストラクショングルーヴ：エキストラクターの爪が入る溝。
ライフル弾（5.56mm NATO）
- ブレット（弾頭、弾丸）：先端に向かって傾斜が始まる部分はショルダーと呼ばれる。
- カニュラー（カナルー、キャナルアー）：薬莢先端が食い込んで保持するための凹み。ホローポイント弾では過度な拡張の抑制や、コアとジャケットの分離防止に用いられる。
- ベアリングサーフェイス：薬莢および銃身と接触する弾丸外周の面。
- ベース：弾丸の底面。
- パウダー（装薬、火薬）：発射時に必要なガス圧を生じさせる火薬。
- ケースマウス：薬莢先端の口の部分。
- ネック：ボトルネックカートリッジにおける先端の細い部分。
- ショルダー：ボトルネックカートリッジのくびれた部分。
- ボディ（ケースボディ）：装薬が装填されている部分。
- ヘッド：反動を受ける薬莢でもっとも頑丈な部分。
- エキストラクショングルーヴ：エキストラクターの爪が入る溝。
- リム：エキストラクターが引っかかる縁の部分。
- ベベル：リム後部に設けられた傾斜部分。
ショットシェル（00バック・ショットシェル）
- 表記：シェルレングス：ショットシェルの全長（インチ）。弾と火薬を装填前、または発射後のケース全長。
- 表記：ロード：装填されている弾（散弾）の種類。
- 表記：シェルレングス：ショットシェルの全長（ミリメートル）。
- クリンプ：プラスチックケースを内側へ折り込んで封をしている部分。星形に見えるものはスタークリンプ。内側へ巻いて折り込まれたものは、スラグ弾使用時などに用いられるロールクリンプ。
- シェルケース（ケース）：ショットシェル本体となる筒状部分。
- ブラスヘッド（メタルヘッド、ロンデル、袴）：反動を受ける薬莢でもっとも頑丈な部分。
- ヘッドスタンプ：製造メーカー名や口径などの情報が打刻されている部分。
- プライマー（雷管）：装薬を燃焼させるための撃発用火薬が収まる場所。
- リム：エキストラクターが引っかかる縁の部分。
※1〜3の表記の位置や内容は、シェルの種類によって異なる場合がある。
※内部はショット（散弾）、ワッド/ワッズ、パウダー（火薬）、プライマー（雷管）で構成されています。
弾頭（.45ACP .357マグナム 9ｘ19mm）
- パウダー（装薬、火薬）：発射に必要なガス圧を生じる火薬。
- ベース：弾丸の底面。
- ショルダー：先端に向かって傾斜が始まる部分。
- カニュラー（カナルー、キャナルアー）：薬莢先端が食い込んで保持するための凹み。ホローポイント弾では過度の展開を抑える目的や、コアとジャケットの分離防止のために用いられる。
- クリンプマーク：「かしめ」の痕。コアとジャケットの分離防止のために弾丸へ施される場合や、弾頭を薬莢へ装填後に保持力を高める目的でケース側から付けられる場合がある。
- ベアリングサーフェイス：薬莢と接触する弾丸外周の面。
プライマー（雷管）
詳しい構造は以下の記事をご覧ください。
あわせて読みたい
銃弾の構造と仕組みを図解で解説｜弾頭・薬莢・雷管の役割と発射の仕組み
この記事の要約： 弾薬は弾頭・薬莢・装薬・雷管の4要素で構成され、それぞれが連動して発射を可能にする。 センターファイアーとリムファイアーなど薬莢や雷管の構造に...
あわせて読みたい
銃の各部位名称と仕組みを図解で完全解説｜ピストル・リボルバーの構造と動作が一目でわかる
銃には多くの部品があり、それぞれに決まった役割があります。名称と働きを知ることで、銃の仕組みが理解しやすくなります。 しかし、銃にあまり詳しくない場合、専門用...
あわせて読みたい

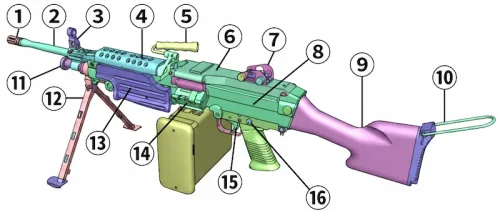

銃の各部名称と仕組みを図解で完全解説｜ライフル・ショットガン・機関銃の構造が一目でわかる
