AR-15のフェーズド・アレイ・ガスポートとは？Geisseleの新型ガスシステムを解説

Geissele（ガイズリー）が開発した「Phased Array Gas System（フェーズド・アレイ・ガスシステム）」について、「具体的にどのようなシステムなのか。また、AR系以外のガス作動方式でも利用できるのか？」という質問をいただきました。

結論からいうと、フェーズド・アレイは「一つの大きなガスポートからガスを取り込む代わりに、複数の小さなガスポートから分散して取り込むシステム」です。一部の構成では複数のガスポートを銃身の前後方向へ少しずつずらしており、弾頭が各ポートを順番に通過することで、発射ガスも時間差を伴って流入します。

これによって、一か所へ集中する熱やガス流を分散するとともに、作動機構へ伝わるガスの立ち上がり方を変化させるのが、この技術の基本的な考え方です。

項目	内容
名称	Phased Array Gas System
開発元	Geissele Automatics
基本構造	複数のガスポートから発射ガスを取り込む
特徴	小径ポートの分散配置、前後位置をずらした配置など
主な目的	エロージョンの分散、ガス流の制御
関連特許	US11365945B2
用途	ガス作動式銃器

ガス作動式ライフルとガスポートの問題

オートマチックライフルやマシンガンでは、発射時に発生するガスのエネルギーを利用して自動装填を行う方式が広く使われています。装薬が燃焼すると高温・高圧のガスが発生し、その圧力によって弾頭が銃身内を加速します。ガス作動方式では、このガスの一部を銃身途中の「ガスポート」から取り出し、作動機構を動かすエネルギーとして利用します。

ガスポートから先の構造はライフルによって異なります。CZ 805 BRENやAK系などのガスピストン方式では、取り込んだガスでピストンを動かし、その力でボルトキャリアを後退させます。一方、AR-15やM16系では、ガスチューブを通じて発射ガスをボルトキャリア側へ送り、そのエネルギーで機関部を作動させます。細かな構造は異なりますが、「銃身に設けられたガスポートから発射ガスを取り出す」という点は共通しています。

このガスポートは、発射のたびに高温・高圧のガスへさらされます。射撃が繰り返されることで金属表面には微細な損傷が蓄積し、そこへ発射ガスや燃焼生成物が高速で流れることで、ガスポート周辺が徐々に浸食されます。これが「エロージョン」です。

具体的には、火薬残渣が付着したところと付着していないところで高温にさらされる部分に差が生じるため、この不均衡が侵食を加速させます。

ガスポートは単なる穴ではなく、そこを通過するガスが機関部を動かすエネルギーになります。そのため、長期間の使用によって開口部の状態が変化すると、ガスの流れ方や作動特性にも影響する可能性があります。Geisseleの特許では、一つの開口部へ集中する負荷を複数の小さなガスポートへ分散することで、この問題への対処を図っています。

短銃身ではガス条件が厳しくなる

ガス作動式ライフルでは、銃身長とガスポート位置も重要です。発射時の銃身内部では、薬室付近の圧力が高く、弾頭が銃口側へ進むにつれて圧力が低下していきます。そのため、「薬室からガスポートまでの距離」によって、ガスポートへ流れ込むガスの圧力条件が変わります。

一方、「ガスポートから銃口までの距離」は、ガスを利用できる時間に関係します。弾頭がガスポートを通過するとガスが流れ始めますが、弾頭が銃口を離れると銃身内部の圧力は急速に低下します。このため、弾頭がガスポートを通過してから銃口を離れるまでの時間、いわゆるドウェルタイムが短すぎると、ガス作動に使える時間も短くなります。

短銃身ライフルでは、「薬室からガスポートまで」と「ガスポートから銃口まで」の両方の距離を長く確保できません。ガスポートを後方へ配置すると比較的高い圧力を受け、前方へ配置すると今度は銃口までの距離が短くなります。そのため、長銃身モデルよりガスシステムの設計条件が厳しくなります。

AKS-74Uのような短銃身ライフルでも、単純に銃身だけを短くしているわけではなく、銃口付近を含めたガスシステム全体が短い銃身に合わせて設計されています。フェーズド・アレイも、こうした短銃身で難しくなるガス条件を考えるうえで関係する技術です。

フェーズド・アレイ・ガスポートの仕組み

通常のガス作動式ライフルでは一つのガスポートから発射ガスを取り込みますが、Geisseleのフェーズド・アレイでは複数のガスポートを使用します。

一般的なガスポート	フェーズド・アレイ
一つの穴	複数の穴
一か所からガスを取り込む	複数箇所からガスを取り込む
一つの開口部に熱とガス流が集中	複数の開口部へ分散
一つのガス流として始まる	複数のガス流を後でまとめる

複数のガスポートから入ったガスは、そのまま別々に作動機構へ向かうわけではありません。銃身外周やガスブロック内側などに設けられた共通通路へ集まり、最終的には一つのガス流として作動機構へ送られます。簡単にいえば、「入口は複数、出口は一つ」という構造です。

複数の小径ガスポートを使う理由の一つはエロージョン対策です。一つの大きなガスポートへ高温・高圧のガスを集中させる代わりに、複数の小さな開口部へガス流を分散させることで、一か所へ集中する負荷を軽減できます。また、ガスポートは銃身内側まで貫通しているため、弾頭は発射時にその開口部を通過します。複数の小径ポートを使用すれば、一つ一つの開口部を小さくできることも利点として特許で説明されています。

つまり、ポートを増やす目的は「より多くのガスを取り込むこと」ではありません。一つの大きな開口部に集中していた役割を、複数の小さな開口部へ分担させることが基本的な考え方です。

ガスポートを前後にずらす理由

フェーズド・アレイのもう一つの特徴が、複数のガスポートを銃身の前後方向へずらして配置できることです。

たとえば、3個のガスポートが薬室側から銃口側へ少しずつずれている場合、弾頭は一番後ろのポート、2番目、3番目の順に通過します。そのため、すべてのポートが同時に作用し始めるのではなく、弾頭の移動に合わせてガスが流入する入口が順番に増えていきます。

従来の単一ガスポートでは、弾頭がその一つの穴を通過した時点からガスが流れます。フェーズド・アレイでは、複数の入口が時間差を伴って作用するため、ガス流の立ち上がり方が異なります。ただし、各ポートから同じ量のガスが均等に流れるわけではありません。銃身内の圧力そのものが弾頭の移動とともに変化しているためです。

重要なのは、「異なる位置にある複数のガスポートを使うことで、ガスを取り込み始めるタイミングを分散できる」という点です。これが「ガス圧をソフトに取り込む」という説明の意味です。

なお、Geisseleのフェーズド・アレイは「3ポートを120度間隔で配置するシステム」と説明されることがあります。特許には実際に3ポートを使用する例があり、3個の入口を円周上へ等間隔に配置すれば約120度間隔になります。ただし、Phased Array全体が「3ポート・120度」に限定されているわけではありません。特許には、同じ前後位置へ配置する構成や、前後方向へずらした構成、円周方向の異なる位置へ配置する構成などが示されています。

したがって、フェーズド・アレイの本質はポート数や角度ではなく、「複数のガスポートを一つのガスシステムとして利用すること」にあります。

AR系以外でも利用できるのか？

結論として、複数ガスポートという原理自体はAR系のストーナー・ガスシステムだけに限定されません。

フェーズド・アレイが変更しているのは、「ボルトやボルトキャリアをどのように動かすか」という部分ではなく、その前段階にある「銃身からどのように発射ガスを取り出すか」という部分だからです。

一般的なAR系では、「一つのガスポート → ガスブロック → ガスチューブ → ボルトキャリア」とガスが流れます。フェーズド・アレイでは、「複数のガスポート → 共通ガス通路 → ガスブロック → ガスチューブ → ボルトキャリア」となります。

そのため、フェーズド・アレイを「新しいDI方式」と考えるより、「マルチポート式のガス取り出しシステム」と考えた方が分かりやすいでしょう。Geisseleの特許も「gas-actuated firearms（ガス作動式銃器）」を対象としています。

原理上は、ガスピストン方式などでも同じ考え方を応用できる余地があります。ただし、ガスピストン方式ではピストンの構造やストローク、ガスブロックの形状などが異なるため、別のライフルへそのまま転用できるという意味ではありません。それぞれの作動機構に合わせた専用設計が必要です。

Geissele製ライフルへの採用と性能

フェーズド・アレイは特許だけのアイデアではなく、Geisseleの実際のライフルにも採用されています。同社はGFWやMRGG MK1をはじめ、複数のモデルでPhased Array Gas SystemまたはPhased Array Gas Technologyの採用を公表しています。

製品によっては「Tri-Port Gas System」という名称も併記されています。Phased Arrayは複数ガスポートを利用する技術全体、Tri-Portはその名称通り3ポートを利用する具体的な構成と考えると整理しやすいでしょう。

発射速度650 RPMという説明について

フェーズド・アレイについては、「短銃身AR系ライフルでも発射速度を毎分650発程度に抑えられる」と紹介されることがあります。

ただし、フルオート時の発射速度はガスポートだけで決まるものではありません。銃身長、使用弾薬、ガスシステム、作動部品の質量、スプリングなど、複数の条件が関係します。

そのため、「フェーズド・アレイを採用すれば650 RPMになる」と一般化するのは正確ではありません。フェーズド・アレイは発射ガスを取り込む方法を工夫する技術であり、最終的な発射速度は銃全体の設計によって決まります。650 RPMという数字を扱う場合は、Phased Array単独の性能ではなく、Geisseleが設計した特定の銃全体の作動特性として理解する必要があります。

フェーズド・アレイの欠点

フェーズド・アレイは、従来の単一ガスポートより構造が複雑になります。一般的な銃身では一つのガスポートを加工しますが、フェーズド・アレイでは複数のガスポートを加工し、それらを共通のガス通路へ接続する必要があります。そのため、製造工程が増えることは避けられません。

ただし、Geissele製ライフルの価格が高い理由をPhased Arrayだけに求めることはできません。銃身、ハンドガード、トリガー、ボルトキャリアなど、多数の要素が製品価格に関係するためです。

また、小径ガスポートへの燃焼残渣の影響も気になる点です。ガスポート内部は発射時に高温・高圧のガスが高速で通過するため、一般的な低圧配管のように単純に残渣が堆積するとは限りません。一方、Phased Arrayの小径ポートが長期間の使用によってどの程度カーボンなどの影響を受けるのかについては、公開資料だけでは十分な長期データを確認できません。この点は、長期間使用された個体の検証データが必要です。

まとめ

Geisseleのフェーズド・アレイ・ガスポートは、従来一つのガスポートが担当していた役割を、複数の小さなガスポートへ分担させるシステムです。これによって、一つの開口部へ集中していた高温・高圧のガス流を分散できます。

さらに、ガスポートを銃身の前後方向へずらせば、弾頭の移動に合わせて各ポートが順番に作用するため、ガスが流入し始めるタイミングも分散できます。この「空間的にガス流を分散する」「時間的にもガスの流入を分散する」という二つの考え方が、フェーズド・アレイを理解するポイントです。

また、この技術が扱うのは「銃身からガスを取り出す部分」であるため、原理そのものはAR系のストーナー・ガスシステムだけに限定されません。ただし、別のガス作動方式へ採用する場合は、その銃器のガスブロックやピストン、作動機構に合わせた専用設計が必要です。

フェーズド・アレイは、単純に「ガスポートを3個に増やしたシステム」ではありません。複数の小径ポートとその配置を利用し、発射ガスをどのように取り出して作動機構へ伝えるかを再設計したガスシステムです。

あわせて読みたい

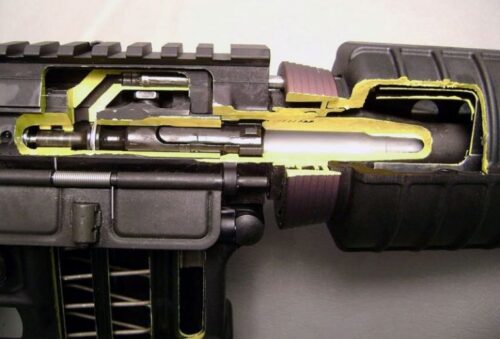

M16/M4/AR-15ライフルの構造 DI方式とは？ この記事の要約： AR-15のDI方式はガスを直接ボルトキャリアへ導き、軽量で反動が少ないが汚れに弱い。 ピストン方式は作動部が汚れにくく信頼性が高いが、重量増やリコ...
